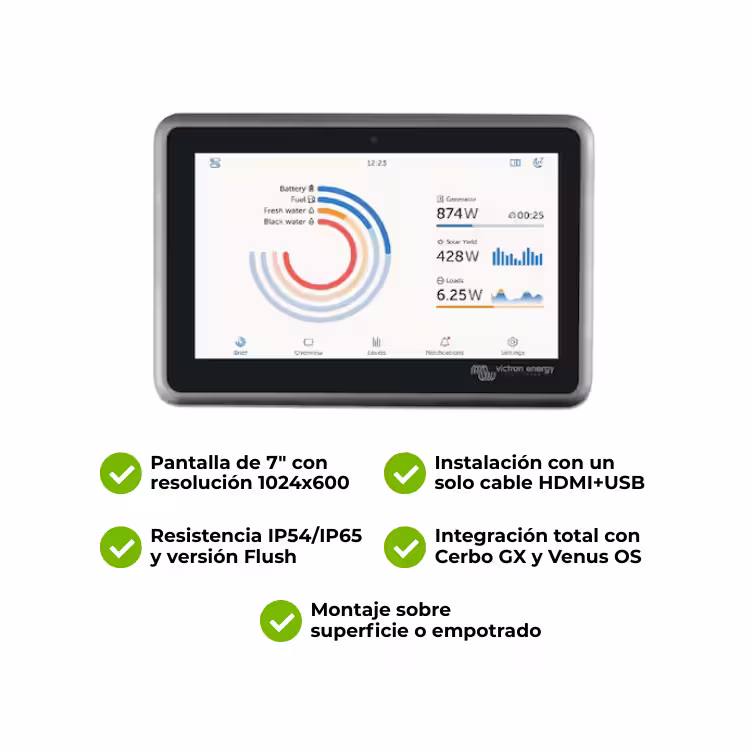

Victron Ekrano GX – Pantalla Táctil Integrada de 7 Pulgadas con Controlador GX Avanzado
El Victron Ekrano GX (EGX) es la evolución definitiva del controlador y monitorización para sistemas de energía Victron, integrando una pantalla táctil capacitiva de 7 pulgadas con el potente sistema operativo Venus OS en un solo dispositivo de montaje en panel. Diseñado como el sucesor directo del Color Control GX (CCGX), el Ekrano GX combina un centro de comunicaciones completo con una interfaz visual moderna e intuitiva, eliminando la necesidad de un dispositivo GX separado y una pantalla externa.
El Ekrano GX se coloca en el corazón de cualquier instalación Victron, gestionando la comunicación perfecta entre todos los componentes conectados: inversores/cargadores MultiPlus y Quattro (VE.Bus), cargadores solares MPPT (VE.Direct y VE.Can), monitores de batería BMV, SmartShunt, sistemas BMS Lynx, baterías de litio gestionadas por CAN-bus, generadores, sensores de temperatura y nivel de depósito, y muchos más.
Su pantalla táctil de alta resolución (1024x600 píxeles) con retroiluminación de 1000 cd/m² y brillo adaptativo ofrece una visibilidad excepcional incluso en condiciones de luz solar directa, siendo ideal para aplicaciones marinas, industriales y de exteriores. La interfaz de usuario, con modos claro y oscuro, widgets personalizables y navegación por gestos táctiles, proporciona una experiencia de usuario fluida y profesional.
El Ekrano GX se conecta a Internet para habilitar el portal Victron Remote Management (VRM) , permitiendo la monitorización remota 24/7, la configuración a distancia, las actualizaciones de firmware automáticas y el acceso a la consola remota desde cualquier lugar del mundo. Con su arquitectura de doble puerto VE.Can (uno aislado), puertos VE.Direct, VE.Bus, Ethernet, WiFi, Bluetooth y USB, el Ekrano GX ofrece una conectividad y escalabilidad inigualables para sistemas de energía de cualquier tamaño y complejidad.
Especificaciones Técnicas
Parámetro | Valor |
Modelo | Victron Ekrano GX (EGX) |
Pantalla | TFT LCD táctil capacitiva de 7 pulgadas |
Resolución | 1024 x 600 píxeles |
Brillo máximo | 1000 cd/m² (regulación adaptativa y manual) |
Rango de alimentación | 8 – 70 VCC |
Consumo (pantalla encendida) | 6,2 W a 12V / 6,6 W a 24V / 7,4 W a 48V |
Consumo (pantalla apagada) | 2,6 W a 12V / 3,0 W a 24V / 3,7 W a 48V |
Puertos VE.Direct | 3 (aislados, máx. 25 dispositivos) |
Puertos VE.Can | 2 (VE.Can 1 aislado, VE.Can 2 no aislado) |
Puertos VE.Bus | 1 bus con 2 tomas RJ45 en paralelo (aislado) |
Ethernet | RJ45 10/100 (aislado) |
WiFi | 2,4 GHz (802.11 b/g/n) con punto de acceso integrado |
Bluetooth Smart | Sí (configuración inicial y red) |
USB | 2 puertos USB-A (máx. 1,5 A a 5V combinado) |
Ranura microSD | Sí (máx. 32 GB, SDHC) |
Entradas de nivel de depósito | 3 resistivas (0-180Ω o 240-30Ω, rango personalizable) |
Entradas de temperatura | 2 (sensor ASS000001000) |
Entradas digitales | 2 (configurables como alarmas o contador de pulsos) |
Relés | 2 x NO/NC (CC 30V: 3A / CA 125V: 1A) |
Grado de protección | Frontal IP54 (soporte acero) / IP31 (muelles) |
Dimensiones (Al x An x F) | 124 x 187 x 29,8 mm |
Temperatura operativa | -20°C a +50°C |
Montaje | En panel empotrado o en orificio ciego (accesorios incluidos) |
Normativas | IEC 62368-1, EN 301489-1, EN 301489-17, ECE R10-6 |
5 Características Clave del Victron Ekrano GX
1. Pantalla Táctil Integrada de 7 Pulgadas con Alta Luminosidad (1000 cd/m²)
El Ekrano GX incorpora una pantalla táctil capacitiva de 7 pulgadas con resolución 1024x600 píxeles y una retroiluminación de 1000 cd/m², lo que garantiza una visibilidad excepcional incluso bajo luz solar directa. La pantalla cuenta con brillo adaptativo mediante un sensor de luz ambiental integrado, ajustando automáticamente la intensidad para optimizar la legibilidad y el consumo energético. El control se realiza mediante gestos táctiles naturales (deslizar y pulsar), ofreciendo una experiencia de usuario moderna e intuitiva.
✅ Beneficio comercial: Ideal para aplicaciones en exteriores, marinas e industriales donde la luz solar directa es un desafío. La alta luminosidad y el brillo adaptativo garantizan la legibilidad en todo momento, mejorando la experiencia del usuario y la eficiencia operativa. La pantalla integrada elimina la necesidad de un dispositivo externo, simplificando la instalación y reduciendo costes.
2. Control Activo de Carga con DVCC (Distributed Voltage and Current Control)
El Ekrano GX implementa el sistema DVCC, que lo convierte de un monitor pasivo a un controlador activo del sistema. DVCC permite limitar la corriente de carga total del sistema, compartir la medición de tensión (SVS) y temperatura (STS) entre todos los cargadores, y forzar a los inversores/cargadores y cargadores solares a seguir las instrucciones de una batería inteligente (BMS) conectada por CAN-bus. Esto garantiza una carga óptima, protege la batería y maximiza su vida útil.
✅ Beneficio comercial: Permite el uso de baterías de litio de alto rendimiento con algoritmos de carga gestionados externamente, reduciendo el riesgo de daños y reclamaciones de garantía. Ofrece a los integradores la capacidad de diseñar sistemas más seguros, eficientes y con una mayor vida útil de la batería, lo que se traduce en una mayor satisfacción del cliente y menores costes de mantenimiento a largo plazo.
3. Conectividad Profesional con Doble Puerto VE.Can (Uno Aislado) y Soporte Multi-Protocolo
El Ekrano GX está equipado con dos puertos VE.Can totalmente configurables, uno de ellos con aislamiento galvánico, lo que permite conectar simultáneamente redes VE.Can (dispositivos Victron) y BMS-Can (baterías gestionadas) sin interferencias. Además, soporta múltiples perfiles CAN-bus, incluyendo NMEA 2000 para integración náutica, RV-C para caravanas y autocaravanas, y Modbus TCP para sistemas de automatización y SCADA. Esta arquitectura de conectividad avanzada garantiza la interoperabilidad con el ecosistema Victron y con sistemas de terceros.
✅ Beneficio comercial: Proporciona una flexibilidad inigualable para integradores que trabajan en sectores diversos: solar, marino, RV, industrial y telecomunicaciones. El puerto VE.Can aislado asegura la fiabilidad en entornos eléctricamente ruidosos, reduciendo el riesgo de fallos de comunicación y protegiendo los equipos conectados.
4. Gestión Inteligente y Automática de Generadores con Compatibilidad Multi-Marca
El Ekrano GX incluye una función avanzada de Arranque/Parada Automática del Generador con múltiples condiciones programables: estado de carga (SoC) de la batería, tensión, corriente de batería, consumo de CA, temperatura del inversor, sobrecarga y puesta en marcha periódica. Además, es compatible con controladores de generador de terceros a través de comunicación digital (Modbus TCP, RS485, VE.Can), incluyendo marcas como ComAp, DSE, DEIF, Fischer Panda y Hatz, así como con control por relé (contacto seco) para generadores estándar.
✅ Beneficio comercial: Optimiza el consumo de combustible, reduce el desgaste del generador y minimiza el tiempo de inactividad al arrancar el generador solo cuando es estrictamente necesario. La compatibilidad con múltiples marcas de controladores permite a los integradores ofrecer soluciones de respaldo energético eficientes y económicas, adaptadas a las necesidades específicas de cada cliente.
5. Integración Profesional con Sistemas Náuticos (NMEA 2000 y MFD) y RV-C
El Ekrano GX se integra a la perfección en el entorno de una embarcación gracias a su soporte nativo para NMEA 2000 y su capacidad de transmitir datos a pantallas multifuncionales (MFD) de las principales marcas: Raymarine, Garmin, Navico (Simrad/B&G/Lowrance) y Furuno. Los datos de baterías, inversores, cargadores solares, generadores y niveles de depósito se muestran directamente en el puente de mando, junto al resto de instrumentos de navegación. Además, el soporte para RV-C permite la integración con sistemas de caravanas y autocaravanas de alta gama en el mercado estadounidense.
✅ Beneficio comercial: Amplía el mercado potencial a los sectores náutico y de caravanas de lujo, donde la integración profesional y la calidad son requisitos críticos. Ofrece a los integradores una solución "llave en mano" que aumenta el valor percibido de la instalación y justifica un mayor margen comercial, diferenciándose de la competencia con una integración perfecta y un acabado profesional.
Aplicaciones Recomendadas
Sector | Aplicación |
Marina / Náutica | Panel de control integrado en el puente de mando con pantalla táctil de alta luminosidad, monitorización de baterías, generadores y niveles de depósito, integración con MFD y NMEA 2000 |
Solar Residencial y Comercial | Monitorización y control de sistemas de autoconsumo y ESS en cuadros eléctricos principales |
Autocaravanas y Vehículos Recreativos | Control centralizado del sistema eléctrico en caravanas de alta gama con integración RV-C |
Industrial y Telecomunicaciones | Monitorización de sistemas de respaldo energético y UPS en emplazamientos remotos |
Sistemas Off-Grid | Gestión completa de sistemas aislados con múltiples fuentes de energía y generadores |
✅ Ventajas Competitivas del Ekrano GX
- ✅ Pantalla táctil integrada de 7" con 1000 cd/m²: Visibilidad excepcional bajo luz solar directa
- ✅ Control activo con DVCC: Protege la batería y optimiza la carga del sistema
- ✅ Doble puerto VE.Can (uno aislado): Flexibilidad y fiabilidad para redes complejas
- ✅ Protocolos profesionales: NMEA 2000, RV-C, Modbus TCP, MQTT
- ✅ Gestión inteligente de generadores: Compatible con ComAp, DSE, DEIF, Fischer Panda, Hatz
- ✅ Integración con MFD: Raymarine, Garmin, Navico, Furuno
- ✅ Monitorización remota 24/7: A través del portal VRM
- ✅ Actualizaciones de firmware a distancia: Sin necesidad de desplazamiento
- ✅ Entradas para sensores de nivel, temperatura y digitales: Integración total con periféricos
- ✅ Montaje en panel profesional: Accesorios incluidos para instalación empotrada o en orificio ciego
- ✅ Certificaciones CE y UKCA: Conformidad con estándares internacionales de seguridad
Preguntas Frecuentes (FAQ)
1. ¿Cuál es la diferencia entre el Ekrano GX y el Cerbo GX con GX Touch?
El Ekrano GX integra el controlador GX y la pantalla táctil de 7 pulgadas en un solo dispositivo de montaje en panel, mientras que el Cerbo GX requiere una pantalla GX Touch externa conectada por separado. El Ekrano GX está diseñado para instalaciones profesionales donde se necesita un panel de control integrado y compacto, con una clasificación IP54 en el frontal y una alta luminosidad (1000 cd/m²) para exteriores. El Ekrano GX es el sucesor directo del Color Control GX (CCGX).
2. ¿El Ekrano GX es compatible con todos los dispositivos Victron?
Sí. El Ekrano GX es compatible con todos los inversores/cargadores MultiPlus y Quattro (VE.Bus), cargadores solares MPPT (VE.Direct y VE.Can), monitores de batería BMV, SmartShunt, sistemas BMS Lynx, baterías de litio gestionadas por CAN-bus, generadores, sensores de temperatura y nivel de depósito, y todos los demás productos de Victron que se conectan a un dispositivo GX.
3. ¿Necesito conexión a Internet para usar el Ekrano GX?
No. El Ekrano GX funciona perfectamente sin conexión a Internet para la monitorización local a través de su pantalla táctil integrada. La conexión a Internet es necesaria para acceder al portal VRM y disfrutar de las funciones de monitorización remota, actualizaciones de firmware a distancia y alarmas por correo electrónico.
4. ¿Puedo controlar mi sistema desde mi teléfono móvil con el Ekrano GX?
Sí. Puede acceder a la Consola Remota desde el navegador de su teléfono si está en la misma red local, o a través de la aplicación VRM (disponible para iOS y Android) si el Ekrano GX está conectado a Internet y registrado en el portal VRM. También puede usar la aplicación VictronConnect vía Bluetooth para la configuración inicial y básica de la red.
5. ¿Qué es el perfil de seguridad de la red y cómo afecta al Ekrano GX?
El perfil de seguridad de la red (Configuración → General → Perfil de seguridad de la red) controla cómo se intercambian los datos localmente (por Ethernet o WiFi) y a distancia (por VRM). Puede elegir entre tres perfiles: Segura (HTTPS con contraseña), Débil (HTTP y HTTPS con contraseña) e Insegura (HTTP y HTTPS sin contraseña). El ajuste predeterminado es "Segura", que protege la comunicación con encriptación HTTPS y requiere autenticación para el acceso local.
6. ¿Puedo instalar el Ekrano GX en una embarcación?
Sí, es la solución ideal para aplicaciones marinas. El Ekrano GX tiene una clasificación IP54 en el frontal (con soporte de acero) y una alta luminosidad de 1000 cd/m², lo que garantiza la legibilidad bajo luz solar directa. Se integra con redes NMEA 2000 y pantallas multifuncionales (MFD) de Raymarine, Garmin, Navico (Simrad/B&G/Lowrance) y Furuno.
El controlador con pantalla integrada para sistemas Victron profesionales
El Victron Ekrano GX es la solución definitiva para integradores, instaladores y gestores de energía que buscan un controlador con pantalla táctil integrada, profesional, fiable y de alto rendimiento. Con su pantalla de 7 pulgadas de alta luminosidad, su conectividad avanzada (doble VE.Can con aislamiento, NMEA 2000, RV-C, Modbus TCP), su control activo del sistema con DVCC y su gestión inteligente de generadores, el Ekrano GX establece un nuevo estándar en la monitorización y control de sistemas de energía Victron.
Su diseño compacto, su montaje en panel profesional y su resistencia a las condiciones ambientales más exigentes lo convierten en la elección inteligente para proyectos marinos, solares, de autocaravanas e industriales donde la calidad, la fiabilidad y la experiencia de usuario son prioritarias.
