El medidor de precisión profesional para sistemas trifásicos de alta exigencia

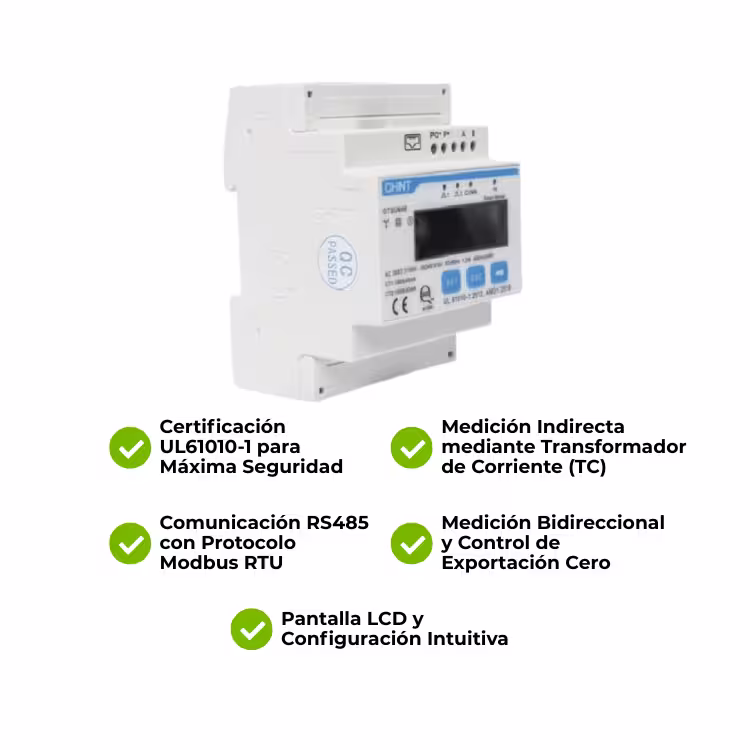

El Smart Meter CHINT DTSU-666 UL61010-1 es un medidor de energía trifásico de alta precisión diseñado para medición indirecta mediante transformadores de corriente (TC). Es la solución ideal para instalaciones profesionales donde se requiere una exactitud superior, como sistemas solares fotovoltaicos trifásicos, control de exportación cero, auditorías energéticas y monitoreo de cargas elevadas en entornos comerciales e industriales .
Fabricado por CHINT, líder mundial en equipos eléctricos y de medición, el DTSU-666 destaca por su certificación UL61010-1, su precisión Clase 1, y su comunicación RS485 Modbus RTU. Al trabajar con transformadores de corriente (TC) externos, puede monitorear instalaciones que superen la capacidad de los medidores directos tradicionales, manteniendo la seguridad y confiabilidad del sistema .
Especificaciones Técnicas
Parámetro | Valor |
Modelo | CHINT DTSU-666 UL61010-1 |
Tipo | Medidor de energía trifásico (3P4W) con TC |
Tensión nominal (Un) | 3×57.7/100V...3×240/415V AC |
Frecuencia | 50/60Hz |
Corriente de entrada (TC) | 100A/40mA o 250A/50mA (según versión) |
Constante de pulso | 400 imp/kWh |
Clase de precisión | Clase 1 (IEC 62053-21) / Clase B (EN 50470-3) |
Medición | Bidireccional (importación y exportación) |
Comunicación | RS485 Modbus RTU |
Baud rate | 1200/2400/4800/9600 (default) /19200 bps |
Dirección Modbus | 1 – 247 (configurable) |
Pantalla | LCD 7 dígitos con retroiluminación |
Montaje | Riel DIN 35mm (4 módulos) |
Dimensiones (L × An × Al) | 100 × 72 × 65.5 mm |
Peso | ≈236 g |
Temperatura operativa | -25°C a +55°C (nominal), -40°C a +70°C (extremo) |
Protección | IP20 (instalación en interiores) |
Certificaciones | UL61010-1:2012, AMD1:2019, CE, UKCA, MID |
Características técnicas y comerciales que marcan la diferencia
1. Certificación UL61010-1 para Seguridad y Confianza
El medidor cuenta con la certificación UL61010-1:2012, AMD1:2019 (y su equivalente canadiense CAN/CSA C22.2 No. 61010-1-12 Am. 1), una norma de seguridad reconocida internacionalmente para equipos de medición, control y uso en laboratorio . Esto garantiza que el dispositivo cumple con los más altos estándares de seguridad eléctrica, ofreciendo tranquilidad al instalador y al usuario final.
2. Medición Bidireccional y Control de Exportación Cero
El DTSU-666 cuenta con medición bidireccional de energía (importación y exportación), lo que lo convierte en el componente esencial para sistemas solares con control de exportación cero . Permite al inversor saber exactamente cuánta energía se está inyectando a la red y ajustar la generación para evitar la exportación no deseada .
3. Medición Indirecta mediante Transformador de Corriente (TC)
El modelo DTSU-666 con TC está diseñado para trabajar con un transformador de corriente externo, permitiendo medir corrientes superiores a las capacidades de un medidor directo y garantizando mayor seguridad en instalaciones con cargas elevadas . Los modelos disponibles incluyen transformadores de 100A/40mA y 250A/50mA .
4. Comunicación RS485 Modbus RTU
El puerto RS485 con protocolo Modbus RTU permite la integración sencilla con inversores híbridos trifásicos, sistemas SCADA y plataformas de monitorización . Es compatible con marcas como Solis, Deye, Growatt, FoxESS, Huawei, Chint CPS y muchas más . Los parámetros de comunicación son configurables (baud rate, paridad, dirección) .
5. Múltiples Parámetros Eléctricos en Pantalla LCD
La pantalla LCD de 7 dígitos con retroiluminación muestra en tiempo real los parámetros eléctricos más importantes: kWh totales, importación/exportación de energía, kVArh, kW, VAr, VA, factor de potencia, frecuencia, voltaje trifásico y corriente trifásica . La navegación se realiza mediante botones frontales intuitivos.
Aplicaciones Recomendadas
Sector | Aplicación |
Solar Fotovoltaica Trifásica | Medición de energía generada, consumida y exportada a la red; control de exportación cero |
Comercial | Submedición y facturación por inquilinos en centros comerciales |
Industrial | Monitoreo de consumo en procesos productivos con cargas elevadas |
Auditorías Energéticas | Medición precisa para auditorías energéticas profesionales |
Carga de VE | Medición de energía en puntos de recarga de vehículos eléctricos |
BMS / EMS | Integración en sistemas de gestión de edificios y energía |
Ventajas Competitivas
✅ Certificación UL61010-1: Seguridad reconocida internacionalmente
✅ Medición indirecta mediante TC: Seguridad y capacidad para cargas elevadas
✅ RS485 Modbus RTU: Integración con inversores y sistemas SCADA
✅ Medición bidireccional: Ideal para control de exportación cero
✅ Precisión Clase 1: Mediciones confiables para facturación y control
✅ Pantalla LCD retroiluminada: Visualización clara de múltiples parámetros
✅ Montaje DIN rail: Instalación compacta en tableros eléctricos (4 módulos)
✅ Certificación MID: Apto para aplicaciones de facturación
✅ Configuración protegida: Menú con contraseña para evitar ajustes no autorizados
Preguntas frecuentes
1. ¿Qué diferencia hay entre el DTSU666 directo y el DTSU666 con TC?
El DTSU666 con TC es la versión con medición indirecta mediante transformador de corriente, diseñada para instalaciones con cargas elevadas donde se requiere mayor seguridad y flexibilidad . El DTSU666 estándar es de conexión directa hasta 80A .
2. ¿Qué corriente máxima puede medir este medidor?
El medidor en sí recibe una corriente de entrada de 100A/40mA o 250A/50mA (según la versión del TC incluido) . Con el transformador de corriente (TC) adecuado, puede medir corrientes superiores dependiendo de la relación del TC seleccionado.
3. ¿Puedo conectarlo directamente a mi inversor solar trifásico?
Sí, el DTSU-666 se conecta al puerto RS485 del inversor utilizando el protocolo Modbus RTU . Es compatible con marcas como Solis, Deye, Growatt, FoxESS, Huawei, Chint CPS y muchas más .
4. ¿Qué precisión tiene este medidor?
Tiene una precisión Clase 1 para energía activa (según IEC 62053-21) y Clase B (según EN 50470-3), lo que lo hace ideal para aplicaciones de facturación y auditorías energéticas .
5. ¿Qué parámetros eléctricos mide?
Mide kWh (totales, importación y exportación), kVArh, kW, kVAr, kVA, factor de potencia, frecuencia, voltaje trifásico y corriente trifásica .
El medidor de precisión para proyectos profesionales trifásicos
En SOLARPEC sabemos que la medición precisa de la energía es fundamental para el éxito de cualquier sistema solar o de gestión energética. El CHINT DTSU-666 UL61010-1 es la opción ideal para integradores, instaladores y gestores de energía que buscan un medidor seguro, confiable y fácil de integrar con inversores y sistemas de monitorización.
¿Listo para mejorar tu sistema de medición energética?
Contáctanos hoy para obtener tu cotización y descubre cómo podemos ayudarte a encontrar la mejor solución de medición para tu proyecto.
