Variador de frecuencia trifásico INVT SP100-022-4-6-S
El Variador de frecuencia INVT SP100-022-4-6-S es la máxima potencia dentro de la reconocida serie SP100 de INVT, alcanzando los 22 kW (30 HP) . Diseñado meticulosamente para aplicaciones de bombeo solar a gran escala, este equipo es la solución ideal para sistemas de riego agrícola extensivo, abastecimiento de agua para comunidades rurales y proyectos industriales de alta exigencia .
Su avanzada arquitectura soporta tanto alimentación desde paneles solares fotovoltaicos en un rango de 250-900 V DC como desde la red eléctrica trifásica de 380-480 V AC, ofreciendo una flexibilidad operativa excepcional . El equipo pertenece al frame A4, el formato más robusto de la gama, lo que garantiza una correcta disipación térmica para manejar las altas potencias de forma fiable .
Características Principales
- Alta Capacidad de 22 kW: Adecuado para manejar los motores de bombas de agua más grandes, diseñado para satisfacer las demandas de caudal y presión de los proyectos de mayor envergadura .
- Alta Tensión de Entrada DC (250-900V): Permite configurar strings de paneles solares con hasta 14-18 módulos en serie, optimizando la captación de energía solar, minimizando las pérdidas resistivas (Efecto Joule) y reduciendo la sección del cableado necesario en la instalación .
- Protección Superior IP66: Diseñado para operar en las condiciones más adversas. El variador puede instalarse directamente a la intemperie, a la intemperie, sin necesidad de un costoso armario eléctrico, ya que es totalmente resistente al polvo y a los potentes chorros de agua .

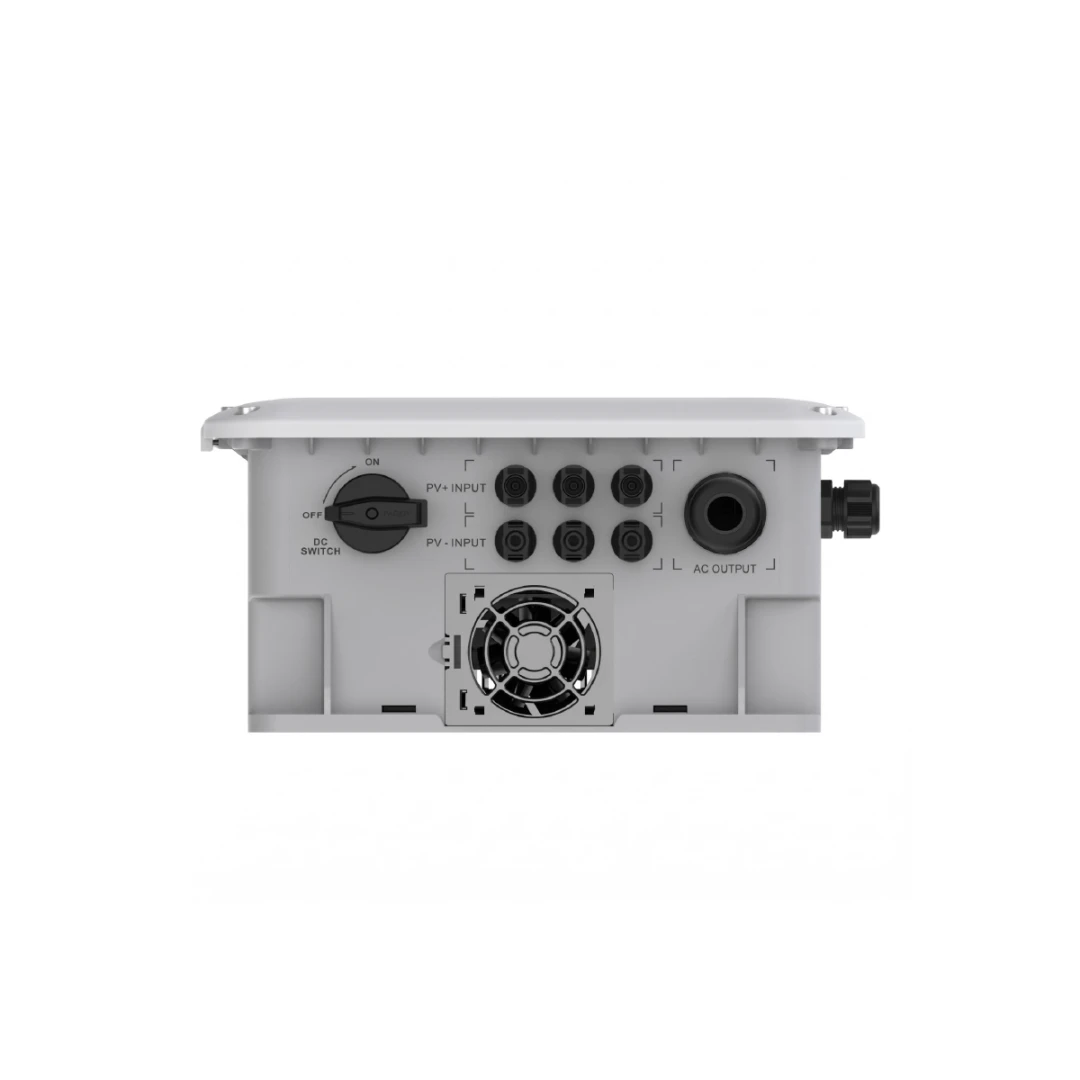

- Alta Integración de Componentes: Al igual que el resto de la serie, este modelo integra en su interior el combinador DC, el interruptor DC, los fusibles y el protector de sobretensiones (SPD). Esto elimina por completo la necesidad de una caja combinadora externa, lo que simplifica drásticamente la instalación y reduce el coste total del sistema .
- Algoritmo MPPT de 99.99% de Eficiencia: Incorpora un algoritmo de seguimiento del punto de máxima potencia (MPPT) que garantiza la máxima extracción de energía solar, incluso en condiciones de baja radiación, para asegurar el mayor caudal de agua posible diariamente .
- Funciones de Protección Avanzadas: Incorpora en su firmware funciones inteligentes para proteger la bomba, como la prevención de bombeo en seco (dry pumping prevention) y el control por sensor de nivel del depósito, automatizando completamente el sistema .
- Monitorización Remota IoT: Gracias a su compatibilidad con módulos IoT externos (4G/Wi-Fi), permite la supervisión y el control remoto del variador a través de una plataforma en la nube, accediendo a datos de operación y alarmas desde cualquier lugar .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | INVT SP100-022-4-6-S |
Potencia Nominal | 22 kW (30 HP) |
Alimentación AC | 3 fases 380-480 V AC (-15% ~ +10%) |
Corriente Entrada AC | 32 A |
Alimentación DC (PV) | 250 – 900 V DC |
Corriente Máx. DC Entrada | 45 A |
Corriente Salida (3PH) | 45 A |
Frecuencia de Salida | 0 – 400 Hz |
Capacidad de Sobrecarga | 120% / 60s, 150% / 10s |
Protección | IP66 |
Refrigeración | Aire forzado (ventilador) |
Temperatura Operativa | -10°C ~ +60°C (derating >45°C) |
Dimensiones (An × Al × F) | 481 × 390 × 211 mm (Frame A4) |
Peso | 6.1 kg (aprox.) |
🔌 Selección de Protecciones Externas (Referencia)
Componente | Valor Recomendado |
Interruptor Automático (Disyuntor) | 63 A |
Fusible de Acción Rápida | 90 A |
Contactor | 65 A |
Nota: Estos valores son referenciales y deben ajustarse según las condiciones específicas de cada instalación.
⚡ Configuración Recomendada de Paneles Solares
Para el modelo SP100-022-4-6-S, se recomienda configurar los strings para operar dentro de su rango MPPT óptimo :
Potencia Panel | Configuración Sugerida | N° de paneles | Tensión Total (Vmp aprox.) |
550W (Vmp~42V) | 16 paneles en serie × 3 strings | 48 paneles | ~672V |
600W (Vmp~45V) | 15 paneles en serie × 3 strings | 45 paneles | ~675V |
Importante: La tensión de circuito abierto total (Voc total) debe mantenerse por debajo de los 900 V DC. Esta configuración permite alcanzar la máxima potencia de salida del variador.
Aplicaciones Principales
Paneles solares para empresas (Industrial y Agrícola de Gran Escala)
Este variador es el componente ideal para los sistemas de bombeo más exigentes:
- Riego Agrícola Extensivo: Alimenta grandes plantaciones de cultivos como café o palma, operando sistemas de pivote central o aspersión .
- Bombeo de Pozos Profundos: Capaz de extraer agua de grandes profundidades para abastecer a comunidades rurales o complejos agroindustriales.
- Acuicultura Industrial: Asegura la circulación y oxigenación del agua en grandes granjas de peces y camarones .
Casos de Éxito Documentados
La serie SP100 cuenta con un amplio respaldo en proyectos internacionales, demostrando su fiabilidad en las condiciones más extremas :
- India: Garantiza un suministro de agua continuo las 24 horas gracias a su función híbrida, combinando energía solar y de red .
- Arabia Saudita: Aprovecha las altas temperaturas y radiación solar para bombear agua en riego por pivote central .
- Tailandia: Proporciona energía estable y de bajo coste para la acuicultura .
Ventajas Clave del SP100-022-4-6-S
- Máxima Potencia de la Serie SP100: Es la opción de mayor potencia, diseñada para ser el corazón de los proyectos de bombeo solar más grandes y exigentes .
- Construcción Robusta de Alto Voltaje: Diseñado para trabajar a 900 V DC, es la solución ideal para grandes instalaciones, ya que permite strings de paneles más largos, reduciendo drásticamente las pérdidas y el costo del cableado .
- Componentes de Protección Integrados: Elimina la necesidad de una costosa e independiente caja combinadora externa, integrando todo lo necesario para el cableado y la seguridad, simplificando la instalación al máximo y abaratando el sistema .
- Refrigeración Activa por Aire Forzado: A diferencia de los modelos de menor potencia, este equipo incorpora ventilación forzada inteligente, garantizando un enfriamiento óptimo para un funcionamiento fiable y continuo a plena potencia .
- Protección Integral para la Bomba: Con funciones como prevención de bombeo en seco, protege su inversión al evitar que la bomba funcione sin agua y se dañe, automatizando el sistema .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC ofrecemos soluciones profesionales de alta potencia para las necesidades más exigentes.
- Producto Certificado y Validado en Campo: El INVT SP100-022-4-6-S no solo tiene certificaciones internacionales, sino que ha sido probado y ha demostrado su fiabilidad en condiciones reales de operación en los proyectos más desafiantes del mundo .
- Ingeniería de Sistemas a Gran Escala: Nuestros ingenieros te ayudarán a diseñar la configuración completa para tu proyecto de 22 kW, incluyendo el cableado, el dimensionamiento de los strings de paneles y la parametrización de la función híbrida.
- Solución Integral "Todo en Uno" (Integración Total): Nuestros ingenieros pueden asesorarte en la configuración de los parámetros de protección (bombeo en seco, lleno de depósito) y en la integración de los módulos IoT para el control remoto y la supervisión en tiempo real de tu sistema de bombeo.
¿Listo para implementar un sistema de bombeo solar de máxima potencia con la fiabilidad de INVT? El Variador INVT SP100-022-4-6-S de 22 kW es la solución definitiva. Contáctanos y te asesoramos para diseñar el sistema más eficiente para tus necesidades.
